Grävväxel tandok 1-30mm

Beskrivning

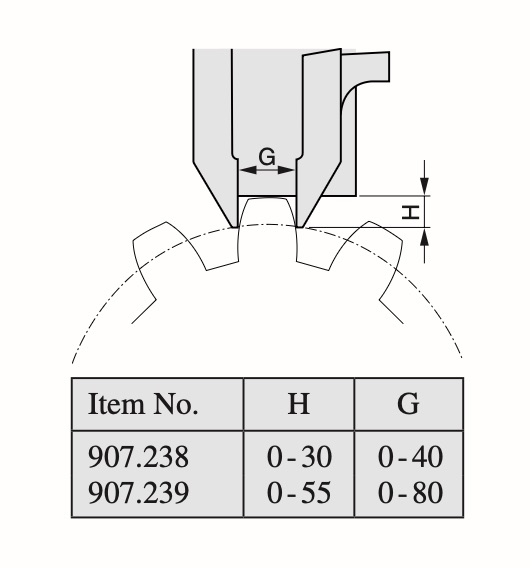

• Det vertikala skjutreglaget ställer in höjden (H) från toppen av kuggen till delningslinjen
• Därefter mäter det horisontella skjutreglaget kuggtjockleken (G) vid delningslinjen
• Mätområde: modul 1-30
• Höjdområde (H): 0-30 mm
• Tjockleksområde (G): 0-40 mm
• Upplösning: 0.01 mm
• mm/tum konvertering
• På/av-knapp
• Återställning
• Stor LCD-display
• Finjustering
• Låsskruv
• Mätytor av volframkarbid
• Strömförsörjning: 2 batterier typ V357
• 64-836535: Batteri typ V357 (2 behövs)

Digital kuggmätare 64-907238

Denna digitala kuggmätare är ett precisionsinstrument utformat för exakt mätning av kugghjulsparametrar inom intervallet 1-30 mm. Med sitt ergonomiska handtag och högprecisionsdesign säkerställer den tillförlitliga och repeterbara mätningar i verkstadsmiljöer. Den digitala displayen ger tydliga avläsningar som minimerar risken för avläsningsfel.

Kuggmätaren är utrustad med en digital LCD-display som visar mätvärden med hög precision. Den robusta konstruktionen i högkvalitativt stål garanterar lång livslängd även vid frekvent användning i industriella miljöer. Mätinstrumentet kombinerar traditionell pålitlighet med modern digital teknik för att möta dagens krav på effektiv kvalitetskontroll.

• Mätområde från 1 till 30 mm för olika kugghjulsstorlekar
• Digital LCD-display för tydlig och exakt avläsning
• Ergonomiskt handtag för bekväm användning under längre perioder
• Robust konstruktion i högkvalitativt stål för ökad hållbarhet
• Hög mätnoggrannhet för tillförlitliga resultat
• Lättanvänd design för snabba och repeterbara mätningar

Användningsområden:

• Kvalitetskontroll av kugghjul i tillverkningsindustrin
• Mätning av modulparametrar i kugghjul
• Verifiering av kuggtänder i mekaniska komponenter
• Inspektioner i verkstäder och produktionslinjer
• Underhåll och reparation av maskiner med kugghjulssystem

Den digitala kuggmätaren 64-907238 är ett oumbärligt verktyg för alla som arbetar med tillverkning, inspektion eller underhåll av kugghjulskomponenter och kräver exakta mätningar för att säkerställa högsta kvalitet.

Ytterligare information

Specifications

Schuts geometriska MÄTINSTRUMENT

Digitala skjutmått med prismatisk städning

Digitala skjutmått med prismatiskt städ för mätning av föremål med ojämnt antal spår
som fräsar, brotschyrer och borrar. Vinkeln på prismaöppningen är utformad för arbetsstycken som har en
antal 3 eller 5 flöjter.

Mätområde: 1 - 40 mm. 907,553
Upplösning: 0,01 mm. 907,552
Noggrannhet: ± 0,05 mm.
mm/tum-konvertering.
Strömställare till/från.
Förinställd.
Återställ.
Låsskruv.
Inklusive inställningsmätare ø 4 mm

(907.552) eller ø 1 mm (907.553).
Spänningsmatning: 1 batterityp V357.

Artikelnr För arbete- Mätpris 39
bitar med intervall/mm 60°

907.552 3 flöjter 4 - 40 105.00 42 907.552
907.553 5 flöjter 1 - 40 105,00 26 26

Alternativ: 42
836.535 Reservbatteri 0,80 108° 42

907.553

Digitala kuggtjockleksok

Den vertikala skjutreglaget ställer in höjden (H) från toppen av tanden till stigningslinjen.
horisontellt skjutreglage mäter tandtjockleken (G) vid stigningslinjen.

G Mätområde: modul 1 - 50.
Upplösning: 0,01 mm.
H mm/tum ombyggnad.
Strömställare till/från.
Artikelnr HG Reset.
Stor LCD-skärm.
907.238 0 - 30 0 - 40 Finjustering.
907.239 0 - 55 0 - 80 Låsskruv.
Mätningar av volframkarbid.
Strömförsörjning: 2 batterier typ V357.

Artikelnr Modulpris

907.238 1 - 30 155,00
907.239 5 - 50 194,00

907.238 Alternativ: 0.80 C02.303.SV.20210503
836.535 Reservbatteri

(2 behövs)
