Beskrivning

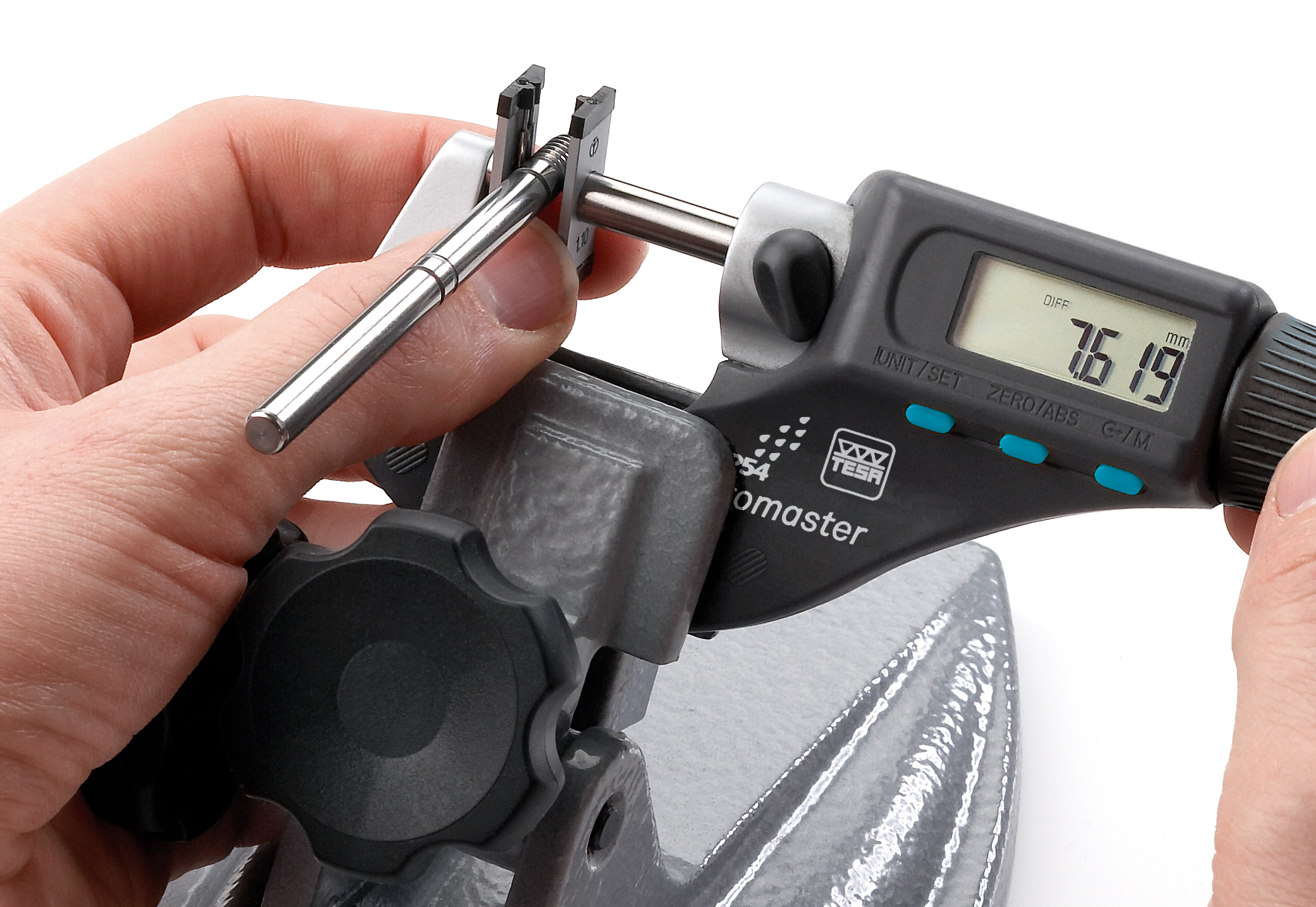

• För mätning av utvändiga gängor med tre-tråds-metoden.
• Flankdiametern kan bestämmas enligt den uppmätta diametern med hjälp av tabeller.
• För mikrometer med mätytor ø 6,35, ø 6,5 eller ø 8 mm.
• Även tillgänglig för mätområden ø 6,5 och ø 7,5 mm.
• Mycket hög mätnoggrannhet: ±0,001 mm.
• I par eller i ett set.
• Trådhållarna hålls på plats på städet och spindeln med en fjäderklämma.
• Trådarna är monterade på hållaren så att de positionerar sig själva på gängan.
• Tråddiameter: ø8 mm.
• Tråddiameter d₁/mm: 1,61.
• Metrisk stigning i mm: 3,5.

Mättrådsuppsättning 64-834416

Denna högkvalitativa mättrådsuppsättning 64-834416 är ett precist verktyg för exakta mätningar inom diverse tekniska applikationer. Med en diameter på 2,550 mm och en ansiktsbredd på 8,00 mm erbjuder denna uppsättning pålitliga resultat vid dimensionella mätningar. Mättrådarna är tillverkade av slitstarkt material för att säkerställa lång livslängd och noggrannhet även vid upprepad användning.

Uppsättningen är utformad för att underlätta precisionsmätningar i olika miljöer, från verkstäder till laboratorier. Varje tråd är noggrant kalibrerad enligt strikta standarder för att garantera exakthet och konsekvens i alla mätningar. Den optimala diametern på 2,550 mm gör dessa mättrådar idealiska för en mängd olika applikationer där exakt dimensionell kontroll är avgörande.

• Precisionsslipade mättrådar med diameter 2,550 mm
• Ansiktsbredd på 8,00 mm för pålitlig kontaktyta
• Tillverkad av högkvalitativt, slitstarkt material
• Noggrant kalibrerad för exakta och konsekventa mätningar
• Kompakt och funktionell design för enkel hantering
• Levereras i skyddande förvaringslåda för säker förvaring

Användningsområden:

• Kvalitetskontroll inom tillverkningsindustrin
• Precision och dimensionsmätning i verkstäder
• Kalibrering av mätinstrument
• Verifiering av gängor och dimensioner
• Laboratorietestning och forskning
• Utbildning inom tekniska mätmetoder

Mättrådsuppsättning 64-834416 är ett oumbärligt verktyg för tekniker och ingenjörer som kräver pålitlig precision i sina dimensionella mätningar, vilket sparar både tid och resurser genom att minimera mätfel.

Ytterligare information

Specifications

Schut Geometrisk metrologi MIKROMETER

Tråd för gängmätning

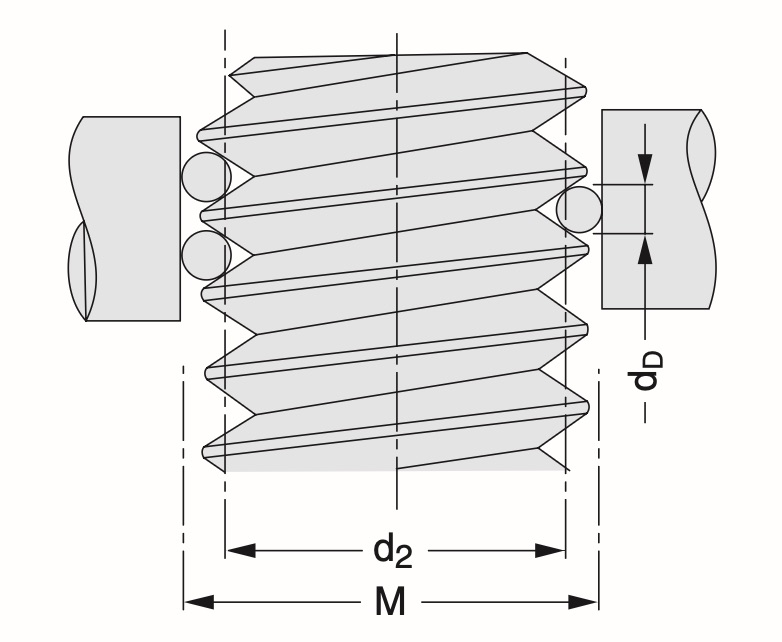

För mätning av utvändiga gängor med tretrådsmetoden. Flankdiametern kan bestämmas
enligt uppmätt diameter, med hjälp av tabeller.
För mikrometer med mätytor ø 6,35,

ø 6,5 eller ø 8 mm. (Finns även för mätning
ytorna ø 6.8 och ø 7.5 mm.)
Mycket hög mätnoggrannhet: ± 0,001 mm.
Parvis eller i en uppsättning.
Vajerhållarna hålls på plats på
städ och spindel med en fjäderklämma.
Vajrarna är monterade på hållaren i
på ett sådant sätt att de positionerar sig
på gängan.

Gänga mättrådar för mikrometer med mätytor ø 6,35, ø 6,5 eller ø 8 mm

ø 6,35 mm ø 6,5 mm ø 8 mm Wire Metric, W  hitworth, UN/UNC/UNF,
Artikelnummer Pris Artikelnummer Pris Artikelnr Prisdiameter
dD/mm gängor gängor

i mm per tum per tum

833.442 123,00 779.161 123,00 836.689 123,00 0,17 0,25; 0,3 – –
833.443 123,00 781.651 123,00 836.690 123,00 0,195 80
833 444 123,00 779 162 123,00 836 691 123,00 0,22 – – 72
833.445 123,00 779.163 123,00 835.844 123,00 0,25 64
833 446 123,00 779 164 123,00 834 499 123,00 0,29   0,35 – 56
833,447 123,00 779,165 123,00 834,498 123,00 0,335 48; 44
833.448 123,00 781.652 123,00 837.848 123,00 0,390 0,4 – 40
833 449 123,00 779 166 123,00 833 872 123,00 0,455 36
833.450 123,00 779.167 123,00 834.585 123,00 0,53 0,45; 0,5 – 32; 28
833.451 123,00 779.168 123,00 834.480 123,00 0,62 24
833.452 123,00 779.169 123,00 834.586 123,00 0,725 0,6 40 20
833.453 123,00 779.170 123,00 834.290 123,00 0,895 18; 16
833.454 123,00 779.171 123,00 834.502 123,00 1,10 – – 14; 13
833.455 123,00 779.172 123,00 834.291 123,00 1,35 12; 11
833.456 123,00 779.173 123,00 833.871 123,00 1,65 0,7 - 0,8 – 10; 9
833.457 123,00 779.174 123,00 834.292 123,00 2,05   8; 7
833.458 123,00 779.175 123,00 834.416 123,00 2,55 – 32; 28  6
833 459 123,00 779 176 123,00 834 483 123,00 3,20   5; 4,5
837.501 383,00 837.642 383,00 834.509 383,00 4,00 1   26; 24  4

1,25 22; 20; 19

1,5 18; 16

1,75 14

2   12; 11

2,5 10; 9

3,0; 3,5   8; 7

4,0; 4,5   6

5,0; 5,5   5; 4,5 C03.244.EN.20210503

6,0   4; 3,5

834 580 2 270,00 779 160 2 270,00 834 581 2 270,00 Set med tråddiametrar 0,17 till 3,20 mm

Beskrivning

• För mätning av utvändiga gängor med tre-tråds-metoden.
• Flankdiametern kan bestämmas enligt den uppmätta diametern med hjälp av tabeller.
• För mikrometer med mätytor ø 6,35, ø 6,5 eller ø 8 mm.
• Även tillgänglig för mätområden ø 6,5 och ø 7,5 mm.
• Mycket hög mätnoggrannhet: ±0,001 mm.
• I par eller i ett set.
• Trådhållarna hålls på plats på städet och spindeln med en fjäderklämma.
• Trådarna är monterade på hållaren så att de positionerar sig själva på gängan.
• Tråddiameter: ø8 mm.
• Tråddiameter d₁/mm: 1,50.
• Metrisk stigning i mm: 3,25.

Mättrådsset ø2.050, 8.00 profil 64-834292

Detta precisionstillverkade mättrådsset med diameter 2.050 mm och en 8.00 mm profil är ett oumbärligt verktyg för exakta mätningar av gängor och utvändiga dimensioner. Trådarna är tillverkade av härdat stål med exakt specificerade mått för att säkerställa tillförlitliga och repeterbara mätresultat i olika mätapplikationer. Den specifika dimensionen gör detta set idealiskt för standardiserade mätmetoder där hög precision krävs.

Mättrådarna i set 64-834292 är noggrant kalibrerade och polerade för att minimera mätfel och optimera kontaktytan. Varje tråd har genomgått strikta kvalitetskontroller för att garantera dimensionell noggrannhet och enhetlighet. Trådarnas specifika diameter på 2.050 mm och 8.00 mm profil gör dem särskilt lämpliga för mätning av specifika gängprofiler och dimensioner enligt internationella standarder.

• Exakt diameter på 2.050 mm med 8.00 mm profil för konsekvent precision
• Tillverkad av härdat stål för överlägsen hållbarhet och slitstyrka
• Polerad yta för optimal kontakt och minskat mätfel
• Individuellt kalibrerad för garanterad måttnoggrannhet
• Levereras i skyddande förvaringslåda för säker förvaring
• Idealisk för både laboratorie- och verkstadsanvändning

Användningsområden:

• Precisionsmätning av gängdiameter och gängprofil
• Kvalitetskontroll av gängade komponenter
• Dimensionskontroll i tillverkningsprocesser
• Kalibrering av mätinstrument
• Laboratoriemätningar med höga precisionskrav

Detta mättrådsset erbjuder den precision och tillförlitlighet som professionella mättekniker och kvalitetskontrollanter behöver för exakta och upprepbara mätresultat i krävande industriella och metrologiska tillämpningar.

Ytterligare information

Specifications

Schut Geometrisk metrologi MIKROMETER

Tråd för gängmätning

För mätning av utvändiga gängor med tretrådsmetoden. Flankdiametern kan bestämmas
enligt uppmätt diameter, med hjälp av tabeller.
För mikrometer med mätytor ø 6,35,

ø 6,5 eller ø 8 mm. (Finns även för mätning
ytorna ø 6.8 och ø 7.5 mm.)
Mycket hög mätnoggrannhet: ± 0,001 mm.
Parvis eller i en uppsättning.
Vajerhållarna hålls på plats på
städ och spindel med en fjäderklämma.
Vajrarna är monterade på hållaren i
på ett sådant sätt att de positionerar sig
på gängan.

Gänga mättrådar för mikrometer med mätytor ø 6,35, ø 6,5 eller ø 8 mm

ø 6,35 mm ø 6,5 mm ø 8 mm Wire Metric, W  hitworth, UN/UNC/UNF,
Artikelnummer Pris Artikelnummer Pris Artikelnr Prisdiameter
dD/mm gängor gängor

i mm per tum per tum

833.442 123,00 779.161 123,00 836.689 123,00 0,17 0,25; 0,3 – –
833.443 123,00 781.651 123,00 836.690 123,00 0,195 80
833 444 123,00 779 162 123,00 836 691 123,00 0,22 – – 72
833.445 123,00 779.163 123,00 835.844 123,00 0,25 64
833 446 123,00 779 164 123,00 834 499 123,00 0,29   0,35 – 56
833,447 123,00 779,165 123,00 834,498 123,00 0,335 48; 44
833.448 123,00 781.652 123,00 837.848 123,00 0,390 0,4 – 40
833 449 123,00 779 166 123,00 833 872 123,00 0,455 36
833.450 123,00 779.167 123,00 834.585 123,00 0,53 0,45; 0,5 – 32; 28
833.451 123,00 779.168 123,00 834.480 123,00 0,62 24
833.452 123,00 779.169 123,00 834.586 123,00 0,725 0,6 40 20
833.453 123,00 779.170 123,00 834.290 123,00 0,895 18; 16
833.454 123,00 779.171 123,00 834.502 123,00 1,10 – – 14; 13
833.455 123,00 779.172 123,00 834.291 123,00 1,35 12; 11
833.456 123,00 779.173 123,00 833.871 123,00 1,65 0,7 - 0,8 – 10; 9
833.457 123,00 779.174 123,00 834.292 123,00 2,05   8; 7
833.458 123,00 779.175 123,00 834.416 123,00 2,55 – 32; 28  6
833 459 123,00 779 176 123,00 834 483 123,00 3,20   5; 4,5
837.501 383,00 837.642 383,00 834.509 383,00 4,00 1   26; 24  4

1,25 22; 20; 19

1,5 18; 16

1,75 14

2   12; 11

2,5 10; 9

3,0; 3,5   8; 7

4,0; 4,5   6

5,0; 5,5   5; 4,5 C03.244.EN.20210503

6,0   4; 3,5

834 580 2 270,00 779 160 2 270,00 834 581 2 270,00 Set med tråddiametrar 0,17 till 3,20 mm

Beskrivning

• För mätning av utvändiga gängor med tre-tråds-metoden.
• Flankdiametern kan bestämmas enligt den uppmätta diametern med hjälp av tabeller.
• För mikrometer med mätytor ø 6,35, ø 6,5 eller ø 8 mm.
• Även tillgänglig för mätområden ø 6,5 och ø 7,5 mm.
• Mycket hög mätnoggrannhet: ±0,001 mm.
• I par eller i ett set.
• Trådhållarna hålls på plats på städet och spindeln med en fjäderklämma.
• Trådarna är monterade på hållaren så att de positionerar sig själva på gängan.
• Tråddiameter: ø6,35 mm.
• Tråddiameter d₁/mm: 1,84.
• Metrisk stigning i mm: 3,2.

Set Mättrådar o2.550, sida 6.35 (64-833458)

Dessa precisionstillverkade mättrådar är idealiska för noggranna mätningar av maskinelement och komponenter. Trådarna med diameter 2.550 mm och sidyta 6.35 mm ger exakt och pålitlig mätning i olika mekaniska tillämpningar. De är tillverkade av högkvalitativt stål för långvarig användning och har genomgått rigorösa kvalitetskontroller för att säkerställa måttens noggrannhet.

Mättrådarna är polerade till en fin ytfinish för att minska friktion och säkerställa konsekvent kontakt med mätytan. Den precisa diametern på 2.550 mm och sidytan på 6.35 mm gör dessa trådar idealiska för kugghjulsmätning, gängmätning och andra specialiserade dimensionella mätuppgifter där hög noggrannhet är avgörande. Varje tråd är noggrant kalibrerad för att uppfylla de strängaste industristandarderna.

• Precisionstillverkade med exakt diameter 2.550 mm och sidyta 6.35 mm
• Tillverkade av slitstarkt stål med hög hållfasthet
• Polerad ytfinish för jämna mätresultat
• Levereras i en skyddande förvaringsask för enkel förvaring
• Idealiska för precisionsmätning av kugghjul och gängor
• Kalibrerade för optimal mätnoggrannhet

Användningsområden:

• Kugghjulsmätning och inspektion
• Gängmätning
• Kvalitetskontroll av maskindelar
• Mätteknik för verkstadsindustrin
• Verktygskalibrering och kontroll
• Precisionsdimensionell metrologi

Med dessa mättrådar säkerställer du noggranna och repeterbara mätningar i krävande industriella miljöer, vilket gör dem till ett viktigt verktyg för kvalitetskontroll och precisionsarbete.

Ytterligare information

Specifications

Schut Geometrisk metrologi MIKROMETER

Tråd för gängmätning

För mätning av utvändiga gängor med tretrådsmetoden. Flankdiametern kan bestämmas
enligt uppmätt diameter, med hjälp av tabeller.
För mikrometer med mätytor ø 6,35,

ø 6,5 eller ø 8 mm. (Finns även för mätning
ytorna ø 6.8 och ø 7.5 mm.)
Mycket hög mätnoggrannhet: ± 0,001 mm.
Parvis eller i en uppsättning.
Vajerhållarna hålls på plats på
städ och spindel med en fjäderklämma.
Vajrarna är monterade på hållaren i
på ett sådant sätt att de positionerar sig
på gängan.

Gänga mättrådar för mikrometer med mätytor ø 6,35, ø 6,5 eller ø 8 mm

ø 6,35 mm ø 6,5 mm ø 8 mm Wire Metric, W  hitworth, UN/UNC/UNF,
Artikelnummer Pris Artikelnummer Pris Artikelnr Prisdiameter
dD/mm gängor gängor

i mm per tum per tum

833.442 123,00 779.161 123,00 836.689 123,00 0,17 0,25; 0,3 – –
833.443 123,00 781.651 123,00 836.690 123,00 0,195 80
833 444 123,00 779 162 123,00 836 691 123,00 0,22 – – 72
833.445 123,00 779.163 123,00 835.844 123,00 0,25 64
833 446 123,00 779 164 123,00 834 499 123,00 0,29   0,35 – 56
833,447 123,00 779,165 123,00 834,498 123,00 0,335 48; 44
833.448 123,00 781.652 123,00 837.848 123,00 0,390 0,4 – 40
833 449 123,00 779 166 123,00 833 872 123,00 0,455 36
833.450 123,00 779.167 123,00 834.585 123,00 0,53 0,45; 0,5 – 32; 28
833.451 123,00 779.168 123,00 834.480 123,00 0,62 24
833.452 123,00 779.169 123,00 834.586 123,00 0,725 0,6 40 20
833.453 123,00 779.170 123,00 834.290 123,00 0,895 18; 16
833.454 123,00 779.171 123,00 834.502 123,00 1,10 – – 14; 13
833.455 123,00 779.172 123,00 834.291 123,00 1,35 12; 11
833.456 123,00 779.173 123,00 833.871 123,00 1,65 0,7 - 0,8 – 10; 9
833.457 123,00 779.174 123,00 834.292 123,00 2,05   8; 7
833.458 123,00 779.175 123,00 834.416 123,00 2,55 – 32; 28  6
833 459 123,00 779 176 123,00 834 483 123,00 3,20   5; 4,5
837.501 383,00 837.642 383,00 834.509 383,00 4,00 1   26; 24  4

1,25 22; 20; 19

1,5 18; 16

1,75 14

2   12; 11

2,5 10; 9

3,0; 3,5   8; 7

4,0; 4,5   6

5,0; 5,5   5; 4,5 C03.244.EN.20210503

6,0   4; 3,5

834 580 2 270,00 779 160 2 270,00 834 581 2 270,00 Set med tråddiametrar 0,17 till 3,20 mm

Beskrivning

• För mätning av utvändiga gängor med tre-tråds-metoden.
• Flankdiametern kan bestämmas enligt den uppmätta diametern med hjälp av tabeller.
• För mikrometer med mätytor ø 6,35, ø 6,5 eller ø 8 mm.
• Även tillgänglig för mätområden ø 6,5 och ø 7,5 mm.
• Mycket hög mätnoggrannhet: ±0,001 mm.
• I par eller i ett set.
• Trådhållarna hålls på plats på städet och spindeln med en fjäderklämma.
• Trådarna är monterade på hållaren så att de positionerar sig själva på gängan.
• Tråddiameter: ø6,35 mm.
• Tråddiameter d₁/mm: 1,50.
• Whitworth trådar per tum: 20.

Mättrådar Set Ø2,050 med 6,35 Gängstigningssida 64-833457

Detta högprecisa set med mättrådar är konstruerat för noggrann mätning av gängstigningar och dimensioner på gängade komponenter. Varje tråd har en diameter på 2,050 mm och en gängstigningssida på 6,35 mm, vilket gör dem idealiska för precisionsmätning av gängor. Mättrådarna är tillverkade av högkvalitativt härdat stål för att säkerställa hållbarhet och konsekvent noggrannhet vid upprepad användning.

Mättrådarna levereras i ett praktiskt förvaringsetui som skyddar dem mot skador och underlättar organisering. Deras exakta dimensioner följer internationella standarder för mättrådar, vilket säkerställer kompatibilitet med vanliga mätinstrument som mikrometer och skjutmått för gängmätning. Den höga ytfinishen minimerar friktionen och förbättrar mätningens repeterbarhet.

• Precisionsslipade mättrådar med 2,050 mm diameter
• Gängstigningssida på 6,35 mm för noggrann gängmätning
• Tillverkade av härdat stål för maximal hållbarhet
• Levereras i skyddande förvaringsetui
• Hög ytfinish för konsekvent noggrannhet
• Följer internationella standarder för mätverktyg

Användningsområden:

• Precisionsmätning av gängstigning
• Kvalitetskontroll av gängade komponenter
• Verktygstillverkning och maskinunderhåll
• Metrologi- och kalibreringslaboratorier
• Tillverkningsindustrin för mekaniska komponenter
• Utbildning inom industriell mätteknik

Detta mättrådset erbjuder den precision och tillförlitlighet som krävs för exakta gängmätningar i krävande industriella tillämpningar där toleranserna är snäva och mätnoggrannheten avgörande.

Ytterligare information

Specifications

Schut Geometrisk metrologi MIKROMETER

Tråd för gängmätning

För mätning av utvändiga gängor med tretrådsmetoden. Flankdiametern kan bestämmas
enligt uppmätt diameter, med hjälp av tabeller.
För mikrometer med mätytor ø 6,35,

ø 6,5 eller ø 8 mm. (Finns även för mätning
ytorna ø 6.8 och ø 7.5 mm.)
Mycket hög mätnoggrannhet: ± 0,001 mm.
Parvis eller i en uppsättning.
Vajerhållarna hålls på plats på
städ och spindel med en fjäderklämma.
Vajrarna är monterade på hållaren i
på ett sådant sätt att de positionerar sig
på gängan.

Gänga mättrådar för mikrometer med mätytor ø 6,35, ø 6,5 eller ø 8 mm

ø 6,35 mm ø 6,5 mm ø 8 mm Wire Metric, W  hitworth, UN/UNC/UNF,
Artikelnummer Pris Artikelnummer Pris Artikelnr Prisdiameter
dD/mm gängor gängor

i mm per tum per tum

833.442 123,00 779.161 123,00 836.689 123,00 0,17 0,25; 0,3 – –
833.443 123,00 781.651 123,00 836.690 123,00 0,195 80
833 444 123,00 779 162 123,00 836 691 123,00 0,22 – – 72
833.445 123,00 779.163 123,00 835.844 123,00 0,25 64
833 446 123,00 779 164 123,00 834 499 123,00 0,29   0,35 – 56
833,447 123,00 779,165 123,00 834,498 123,00 0,335 48; 44
833.448 123,00 781.652 123,00 837.848 123,00 0,390 0,4 – 40
833 449 123,00 779 166 123,00 833 872 123,00 0,455 36
833.450 123,00 779.167 123,00 834.585 123,00 0,53 0,45; 0,5 – 32; 28
833.451 123,00 779.168 123,00 834.480 123,00 0,62 24
833.452 123,00 779.169 123,00 834.586 123,00 0,725 0,6 40 20
833.453 123,00 779.170 123,00 834.290 123,00 0,895 18; 16
833.454 123,00 779.171 123,00 834.502 123,00 1,10 – – 14; 13
833.455 123,00 779.172 123,00 834.291 123,00 1,35 12; 11
833.456 123,00 779.173 123,00 833.871 123,00 1,65 0,7 - 0,8 – 10; 9
833.457 123,00 779.174 123,00 834.292 123,00 2,05   8; 7
833.458 123,00 779.175 123,00 834.416 123,00 2,55 – 32; 28  6
833 459 123,00 779 176 123,00 834 483 123,00 3,20   5; 4,5
837.501 383,00 837.642 383,00 834.509 383,00 4,00 1   26; 24  4

1,25 22; 20; 19

1,5 18; 16

1,75 14

2   12; 11

2,5 10; 9

3,0; 3,5   8; 7

4,0; 4,5   6

5,0; 5,5   5; 4,5 C03.244.EN.20210503

6,0   4; 3,5

834 580 2 270,00 779 160 2 270,00 834 581 2 270,00 Set med tråddiametrar 0,17 till 3,20 mm
