Gängmätning.ledningar/

Beskrivning

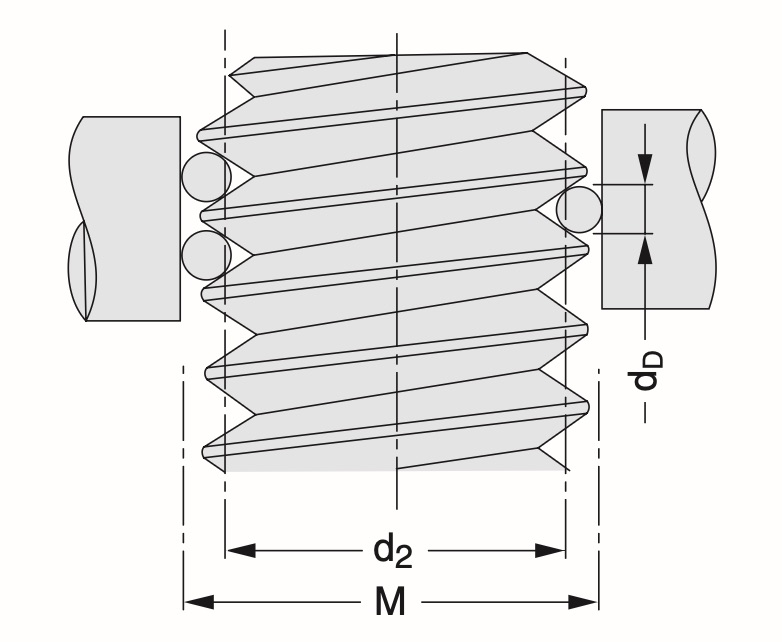

• För mätning av utvändiga gängor med tre-tråds-metoden.
• Flankdiametern kan bestämmas enligt den uppmätta diametern med hjälp av tabeller.
• För mikrometer med mätytor ø 6,35, ø 6,5 eller ø 8 mm.
• Även tillgänglig för mätområden ø 6,5 och ø 7,5 mm.
• Mycket hög mätnoggrannhet: ±0,001 mm.
• I par eller i ett set.

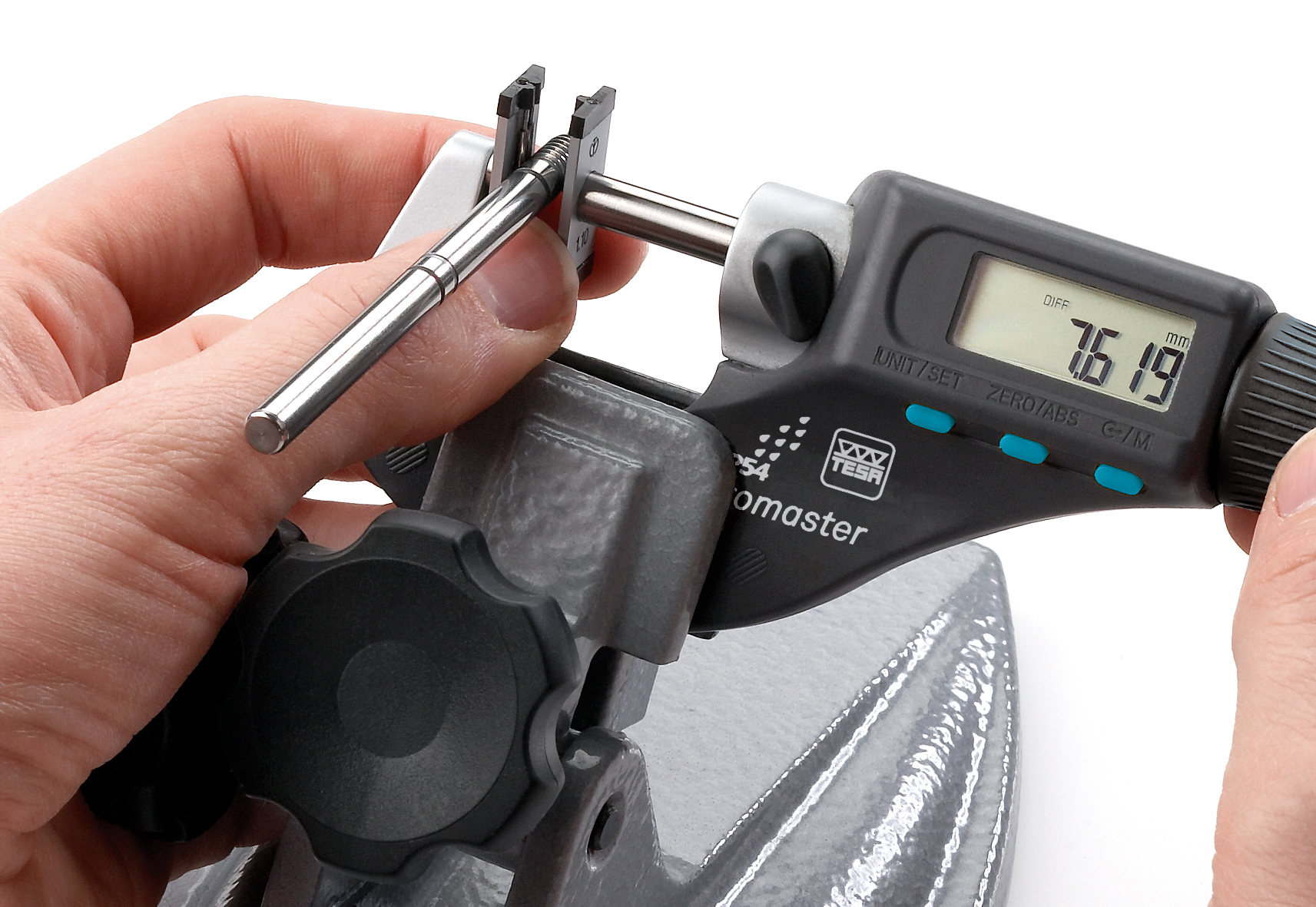

• Trådhållarna hålls på plats på städet och spindeln med en fjäderklämma.
• Trådarna är monterade på hållaren så att de positionerar sig själva på gängan.
• Tråddiameter: ø6,5 mm.
• Tråddiameter d₁/mm: 0,24.
• Metrisk stigning i mm: 0,45; 0,5.

Gängmätningstrådar 64-779162 í 0,22 mm/6,5

Dessa precisionsgängmätningstrådar med diametern 0,22 mm är ett oumbärligt verktyg för noggrann mätning och kontroll av gängor. De är specifikt utformade för att mäta stigningen i gängprofiler med hög exakthet. Tillverkade av högkvalitativt material säkerställer dessa mättrådar konsistenta och tillförlitliga resultat vid varje användning.

Gängmätningstrådarna med referensnummer 6,5 har en exakt diameter på 0,22 mm och används tillsammans med mikrometrar eller andra precisionsmätinstrument. Denna specifika dimension gör dem idealiska för mätning av särskilda gängtyper enligt etablerade industriella standarder för gängmätning med trådmetoden.

• Exakt diameter på 0,22 mm för precisionsmätning
• Referensnummer 6,5 för enkel identifiering
• Tillverkade av slitstarkt material för långvarig användning
• Kompatibla med standardmikrometrar och andra mätinstrument
• Idealiska för den etablerade trådmetoden för gängmätning
• Levereras i förpackning som skyddar mot skador och säkerställer precision

Användningsområden:

• Kvalitetskontroll i tillverkningsindustrin
• Precisionsmätning av invändiga och utvändiga gängor
• Verifiering av gängprofiler enligt industriella standarder
• Användning i metrologi- och kalibreringslaboratorier
• Underhåll och inspektion av gängade komponenter

Dessa gängmätningstrådar är ett pålitligt verktyg för alla som kräver exakta mätningar av gängprofiler, och erbjuder den precision och tillförlitlighet som behövs för professionella mätningsapplikationer.

Ytterligare information

Specifications

Schut Geometrisk metrologi MIKROMETER

Tråd för gängmätning

För mätning av utvändiga gängor med tretrådsmetoden. Flankdiametern kan bestämmas
enligt uppmätt diameter, med hjälp av tabeller.
För mikrometer med mätytor ø 6,35,

ø 6,5 eller ø 8 mm. (Finns även för mätning
ytorna ø 6.8 och ø 7.5 mm.)
Mycket hög mätnoggrannhet: ± 0,001 mm.
Parvis eller i en uppsättning.
Vajerhållarna hålls på plats på
städ och spindel med en fjäderklämma.
Vajrarna är monterade på hållaren i
på ett sådant sätt att de positionerar sig
på gängan.

Gänga mättrådar för mikrometer med mätytor ø 6,35, ø 6,5 eller ø 8 mm

ø 6,35 mm ø 6,5 mm ø 8 mm Wire Metric, W  hitworth, UN/UNC/UNF,
Artikelnummer Pris Artikelnummer Pris Artikelnr Prisdiameter
dD/mm gängor gängor

i mm per tum per tum

833.442 123,00 779.161 123,00 836.689 123,00 0,17 0,25; 0,3 – –
833.443 123,00 781.651 123,00 836.690 123,00 0,195 80
833 444 123,00 779 162 123,00 836 691 123,00 0,22 – – 72
833.445 123,00 779.163 123,00 835.844 123,00 0,25 64
833 446 123,00 779 164 123,00 834 499 123,00 0,29   0,35 – 56
833,447 123,00 779,165 123,00 834,498 123,00 0,335 48; 44
833.448 123,00 781.652 123,00 837.848 123,00 0,390 0,4 – 40
833 449 123,00 779 166 123,00 833 872 123,00 0,455 36
833.450 123,00 779.167 123,00 834.585 123,00 0,53 0,45; 0,5 – 32; 28
833.451 123,00 779.168 123,00 834.480 123,00 0,62 24
833.452 123,00 779.169 123,00 834.586 123,00 0,725 0,6 40 20
833.453 123,00 779.170 123,00 834.290 123,00 0,895 18; 16
833.454 123,00 779.171 123,00 834.502 123,00 1,10 – – 14; 13
833.455 123,00 779.172 123,00 834.291 123,00 1,35 12; 11
833.456 123,00 779.173 123,00 833.871 123,00 1,65 0,7 - 0,8 – 10; 9
833.457 123,00 779.174 123,00 834.292 123,00 2,05   8; 7
833.458 123,00 779.175 123,00 834.416 123,00 2,55 – 32; 28  6
833 459 123,00 779 176 123,00 834 483 123,00 3,20   5; 4,5
837.501 383,00 837.642 383,00 834.509 383,00 4,00 1   26; 24  4

1,25 22; 20; 19

1,5 18; 16

1,75 14

2   12; 11

2,5 10; 9

3,0; 3,5   8; 7

4,0; 4,5   6

5,0; 5,5   5; 4,5 C03.244.EN.20210503

6,0   4; 3,5

834 580 2 270,00 779 160 2 270,00 834 581 2 270,00 Set med tråddiametrar 0,17 till 3,20 mm
