Gängmätning.ledningar/

Beskrivning

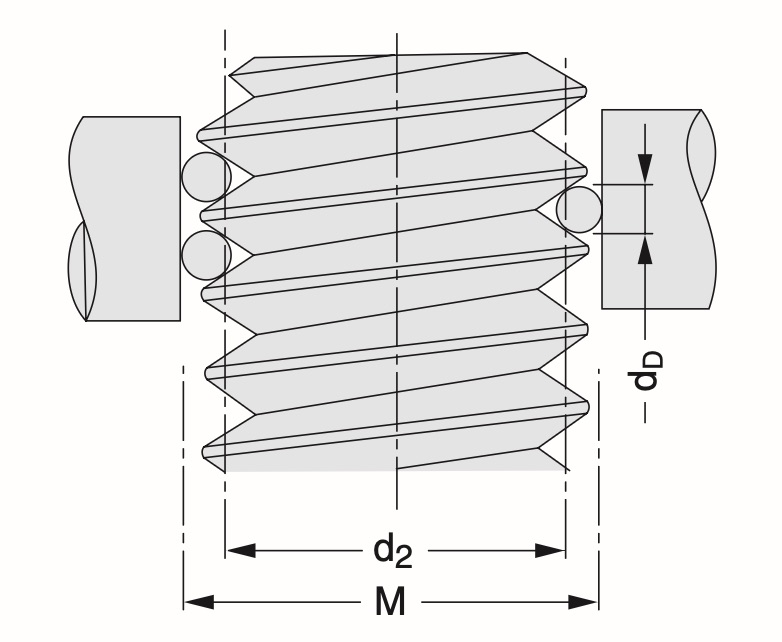

• För mätning av utvändiga gängor med tre-tråds-metoden.
• Flankdiametern kan bestämmas enligt den uppmätta diametern med hjälp av tabeller.
• För mikrometer med mätytor ø 6,35, ø 6,5 eller ø 8 mm.
• Även tillgänglig för mätområden ø 6,5 och ø 7,5 mm.
• Mycket hög mätnoggrannhet: ±0,001 mm.
• I par eller i ett set.

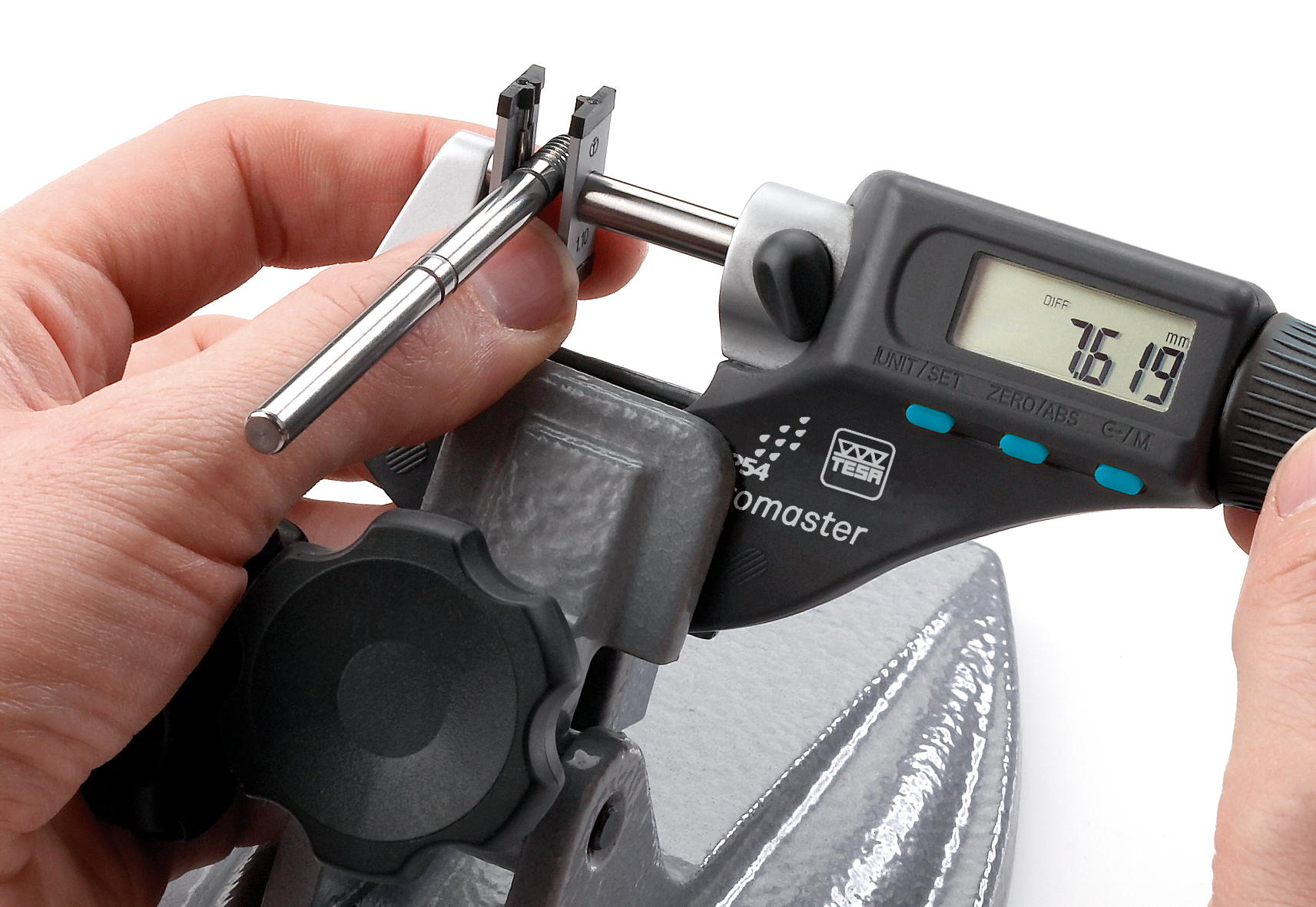

• Trådhållarna hålls på plats på städet och spindeln med en fjäderklämma.
• Trådarna är monterade på hållaren så att de positionerar sig själva på gängan.
• Tråddiameter: ø6,5 mm.
• Tråddiameter d₁/mm: 1,38.
• Metrisk stigning i mm: 3,0.

Gängmätningstrådar – ø 1,65 mm – 64-779173

Dessa precisionstillverkade gängmätningstrådar med diameter 1,65 mm är ett oumbärligt verktyg för noggrann mätning av gängprofiler och stigningar. Trådarna är tillverkade enligt strikta toleranser för att säkerställa exakta mätresultat vid kontroll av både inre och yttre gängor. Med en diameter på 1,65 mm är dessa mättrådar perfekt anpassade för mätning av specifika gängdimensioner enligt standardiserade mätmetoder.

Gängmätningstrådarna är tillverkade av högkvalitativt stål med en fint polerad yta som minimerar friktion och säkerställer exakt placering i gängprofilerna. De levereras i ett set med tre mättrådar, vilket möjliggör den välkända trepunktsmetoden för mätning av gängprofiler. Med denna metod kan du enkelt bestämma gängans effektiva diameter med hög noggrannhet genom att använda ett mikrometer eller annat precisionsmätverktyg tillsammans med trådarna.

• Exakt diameter på 1,65 mm för konsekvent mätning
• Tillverkade enligt strikta toleranser för hög precision
• Lämpliga för trepunktsmätning av gängdiameter
• Fint polerad yta för minimerad friktion
• Hög slitstyrka för långvarig användning
• Levereras i skyddande förpackning för säker förvaring

Användningsområden:

• Kvalitetskontroll av gängade komponenter
• Precisionsmätning i verkstäder och produktionsmiljöer
• Kalibrering och kontroll av gängverktyg
• Mätning av gängprofiler i både inre och yttre gängor
• Laboratoriemätningar och forskningsändamål

Dessa gängmätningstrådar utgör ett nödvändigt verktyg för alla som arbetar med gängade komponenter och kräver exakt dimensionskontroll för att säkerställa optimal passform och funktion.

Ytterligare information

Specifications

Schut Geometrisk metrologi MIKROMETER

Tråd för gängmätning

För mätning av utvändiga gängor med tretrådsmetoden. Flankdiametern kan bestämmas
enligt uppmätt diameter, med hjälp av tabeller.
För mikrometer med mätytor ø 6,35,

ø 6,5 eller ø 8 mm. (Finns även för mätning
ytorna ø 6.8 och ø 7.5 mm.)
Mycket hög mätnoggrannhet: ± 0,001 mm.
Parvis eller i en uppsättning.
Vajerhållarna hålls på plats på
städ och spindel med en fjäderklämma.
Vajrarna är monterade på hållaren i
på ett sådant sätt att de positionerar sig
på gängan.

Gänga mättrådar för mikrometer med mätytor ø 6,35, ø 6,5 eller ø 8 mm

ø 6,35 mm ø 6,5 mm ø 8 mm Wire Metric, W  hitworth, UN/UNC/UNF,
Artikelnummer Pris Artikelnummer Pris Artikelnr Prisdiameter
dD/mm gängor gängor

i mm per tum per tum

833.442 123,00 779.161 123,00 836.689 123,00 0,17 0,25; 0,3 – –
833.443 123,00 781.651 123,00 836.690 123,00 0,195 80
833 444 123,00 779 162 123,00 836 691 123,00 0,22 – – 72
833.445 123,00 779.163 123,00 835.844 123,00 0,25 64
833 446 123,00 779 164 123,00 834 499 123,00 0,29   0,35 – 56
833,447 123,00 779,165 123,00 834,498 123,00 0,335 48; 44
833.448 123,00 781.652 123,00 837.848 123,00 0,390 0,4 – 40
833 449 123,00 779 166 123,00 833 872 123,00 0,455 36
833.450 123,00 779.167 123,00 834.585 123,00 0,53 0,45; 0,5 – 32; 28
833.451 123,00 779.168 123,00 834.480 123,00 0,62 24
833.452 123,00 779.169 123,00 834.586 123,00 0,725 0,6 40 20
833.453 123,00 779.170 123,00 834.290 123,00 0,895 18; 16
833.454 123,00 779.171 123,00 834.502 123,00 1,10 – – 14; 13
833.455 123,00 779.172 123,00 834.291 123,00 1,35 12; 11
833.456 123,00 779.173 123,00 833.871 123,00 1,65 0,7 - 0,8 – 10; 9
833.457 123,00 779.174 123,00 834.292 123,00 2,05   8; 7
833.458 123,00 779.175 123,00 834.416 123,00 2,55 – 32; 28  6
833 459 123,00 779 176 123,00 834 483 123,00 3,20   5; 4,5
837.501 383,00 837.642 383,00 834.509 383,00 4,00 1   26; 24  4

1,25 22; 20; 19

1,5 18; 16

1,75 14

2   12; 11

2,5 10; 9

3,0; 3,5   8; 7

4,0; 4,5   6

5,0; 5,5   5; 4,5 C03.244.EN.20210503

6,0   4; 3,5

834 580 2 270,00 779 160 2 270,00 834 581 2 270,00 Set med tråddiametrar 0,17 till 3,20 mm
