Gängmätning.ledningar/

Beskrivning

• För mätning av utvändiga gängor med tre-tråds-metoden.
• Flankdiametern kan bestämmas enligt den uppmätta diametern med hjälp av tabeller.
• För mikrometer med mätytor ø 6,35, ø 6,5 eller ø 8 mm.
• Även tillgänglig för mätområden ø 6,5 och ø 7,5 mm.
• Mycket hög mätnoggrannhet: ±0,001 mm.
• I par eller i ett set.

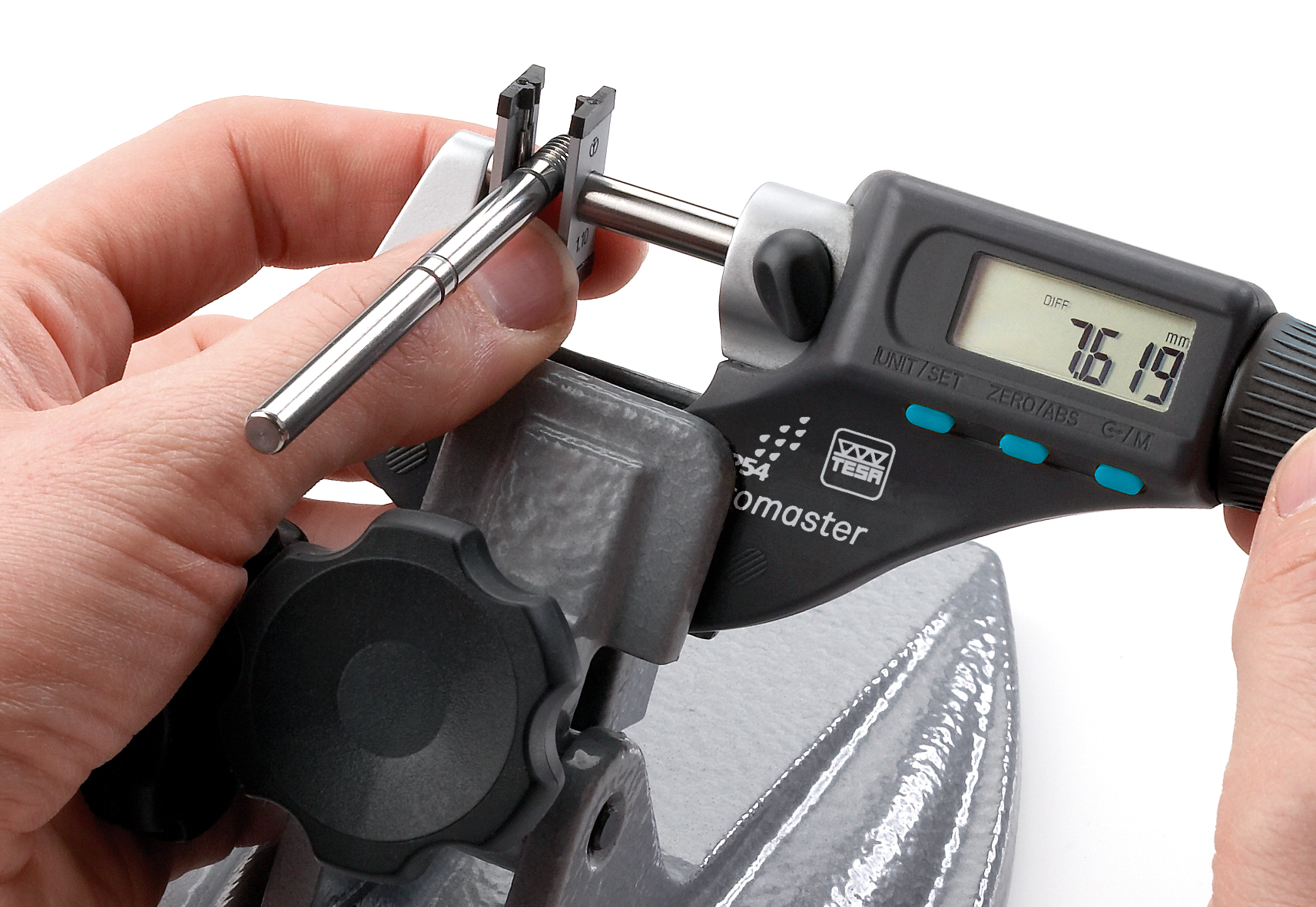

• Trådhållarna hålls på plats på städet och spindeln med en fjäderklämma.
• Trådarna är monterade på hållaren så att de positionerar sig själva på gängan.
• Tråddiameter: ø6,5 mm.
• Tråddiameter d₁/mm: 1,50.
• Whitworth trådar per tum: 20.

Gängmätningstrådar í 2,05 mm / 6,5 mm – 64-779174

Dessa precisionstillverkade gängmätningstrådar med diameter 2,05 mm är ett oumbärligt verktyg för noggrann mätning av gängstigning. Designade för professionell användning erbjuder de exakt dimensionell kontroll vid metrisk gängmätning. Med en längd på 6,5 mm ger dessa mätningstrådar tillförlitliga resultat vid kvalitetskontroll och tillverkningsprocesser.

Gängmätningstrådarna är tillverkade av högkvalitativt härdstål för att säkerställa långvarig precision och hållbarhet. Dessa mätningstrådar används enligt trådmätningsmetoden för att bestämma gängdiameter med hög noggrannhet. De levereras i ett skyddande etui för säker förvaring och enkel transport, vilket hjälper till att förhindra skador och säkerställa att de håller sin exakta diameter över tid.

• Exakt diameter på 2,05 mm för precisa mätningar
• Tillverkade av premium härdstål för ökad hållbarhet
• Längd på 6,5 mm för bekväm hantering
• Polerad yta för jämn kontakt med gängprofilen
• Levereras i skyddande förvaringsetui
• Hög måttnoggrannhet för tillförlitliga resultat

Användningsområden:

• Kvalitetskontroll av gängade komponenter
• Tillverkningsindustrin för precisionsmätning
• Mekaniska verkstäder för gängkontroll
• Verktygsmakare och metallbearbetningsindustrin
• Utbildningssyfte inom tekniska och industriella skolor

Dessa gängmätningstrådar med artikelnummer 64-779174 är ett pålitligt val för professionella som kräver exakta gängmätningar i sitt dagliga arbete, och erbjuder den precision och tillförlitlighet som behövs för kritiska mätuppgifter.

Ytterligare information

Specifications

Schut Geometrisk metrologi MIKROMETER

Tråd för gängmätning

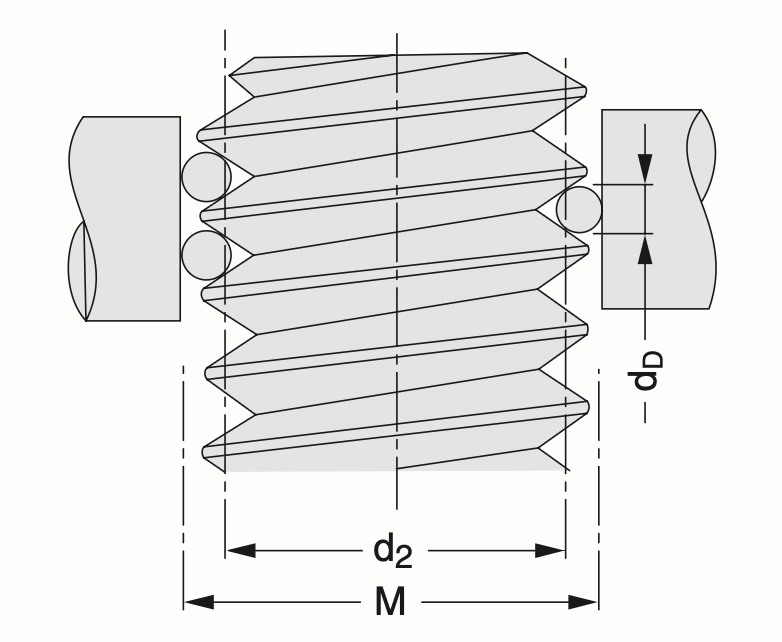

För mätning av utvändiga gängor med tretrådsmetoden. Flankdiametern kan bestämmas
enligt uppmätt diameter, med hjälp av tabeller.
För mikrometer med mätytor ø 6,35,

ø 6,5 eller ø 8 mm. (Finns även för mätning
ytorna ø 6.8 och ø 7.5 mm.)
Mycket hög mätnoggrannhet: ± 0,001 mm.
Parvis eller i en uppsättning.
Vajerhållarna hålls på plats på
städ och spindel med en fjäderklämma.
Vajrarna är monterade på hållaren i
på ett sådant sätt att de positionerar sig
på gängan.

Gänga mättrådar för mikrometer med mätytor ø 6,35, ø 6,5 eller ø 8 mm

ø 6,35 mm ø 6,5 mm ø 8 mm Wire Metric, W  hitworth, UN/UNC/UNF,
Artikelnummer Pris Artikelnummer Pris Artikelnr Prisdiameter
dD/mm gängor gängor

i mm per tum per tum

833.442 123,00 779.161 123,00 836.689 123,00 0,17 0,25; 0,3 – –
833.443 123,00 781.651 123,00 836.690 123,00 0,195 80
833 444 123,00 779 162 123,00 836 691 123,00 0,22 – – 72
833.445 123,00 779.163 123,00 835.844 123,00 0,25 64
833 446 123,00 779 164 123,00 834 499 123,00 0,29   0,35 – 56
833,447 123,00 779,165 123,00 834,498 123,00 0,335 48; 44
833.448 123,00 781.652 123,00 837.848 123,00 0,390 0,4 – 40
833 449 123,00 779 166 123,00 833 872 123,00 0,455 36
833.450 123,00 779.167 123,00 834.585 123,00 0,53 0,45; 0,5 – 32; 28
833.451 123,00 779.168 123,00 834.480 123,00 0,62 24
833.452 123,00 779.169 123,00 834.586 123,00 0,725 0,6 40 20
833.453 123,00 779.170 123,00 834.290 123,00 0,895 18; 16
833.454 123,00 779.171 123,00 834.502 123,00 1,10 – – 14; 13
833.455 123,00 779.172 123,00 834.291 123,00 1,35 12; 11
833.456 123,00 779.173 123,00 833.871 123,00 1,65 0,7 - 0,8 – 10; 9
833.457 123,00 779.174 123,00 834.292 123,00 2,05   8; 7
833.458 123,00 779.175 123,00 834.416 123,00 2,55 – 32; 28  6
833 459 123,00 779 176 123,00 834 483 123,00 3,20   5; 4,5
837.501 383,00 837.642 383,00 834.509 383,00 4,00 1   26; 24  4

1,25 22; 20; 19

1,5 18; 16

1,75 14

2   12; 11

2,5 10; 9

3,0; 3,5   8; 7

4,0; 4,5   6

5,0; 5,5   5; 4,5 C03.244.EN.20210503

6,0   4; 3,5

834 580 2 270,00 779 160 2 270,00 834 581 2 270,00 Set med tråddiametrar 0,17 till 3,20 mm
